01 제품 특징

본 제품은 게임을 더욱 실감나게 즐길 수 있도록 설계된 고급 게임용 컨트롤러입니다.

무선 블루투스 및 유선연결을 지원하는 멀티 플랫폼 기기로써 스위치, 스위치 OLED, 스위치 Lite 와 유·무선 연결이 가능하며 PC와는 유선 연결하여 사용할 수 있습니다.

스위치 플랫폼 6축 자이로 모션센서 및 본체 깨우기 기능을 지원합니다.

스위치 플랫폼 무선 NFC 기능을 지원합니다.

속도 조절이 가능한 터보/오토기능으로 게이머의 편의성을 향상시켰습니다.

두 개의 바이브레이션 모터를 탑재하였으며, 편리하게 진동세기를 조절할 수 있습니다.

두 개의 매크로 기능버튼으로 연계기술을 저장하여 쉽게 사용할 수 있습니다.

02 제품 구성

게임 컨트롤러 / 충전 케이블 / 사용 설명서

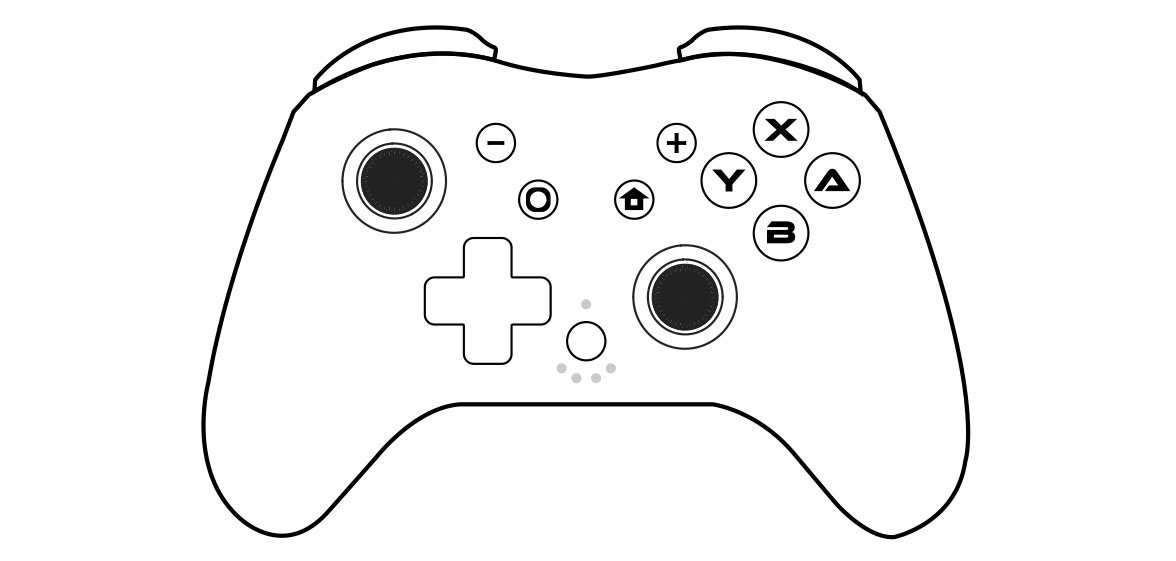

(게임 컨트롤러)

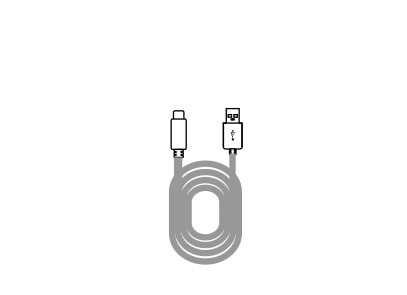

(충전 및 유선 연결용 케이블)

(사용 설명서)

03 무선 연결 기기 / 방법

본 제품은 처음 연결시 각 플랫폼 별 연결 방법이 다릅니다. 자세한 내용은 아래 내용을 참고해 주세요.
( *처음 무선으로 페어링 후 재시작 시 직전 연결된 기기와 바로 연결 )

연결 기기 호환 여부
모드＼기기	SWITCH	PC	ANDROID
무선 블루투스	O	X (블루투스 지원시 O)	O
유선	O	O	X
* PC(노트북 등 블루투스를 지원하는 기기)와 무선 연결 가능

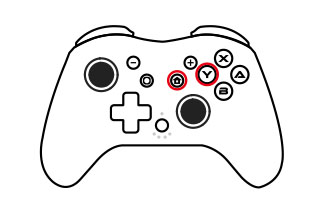

[ SWITCH 무선 ]

[HOME]+[Y] 3초간 클릭

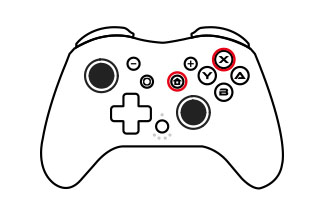

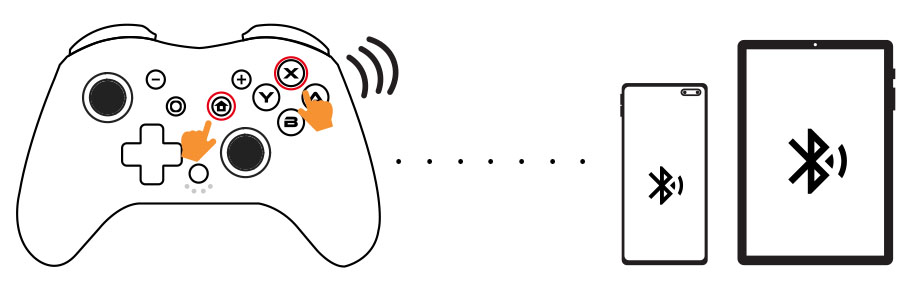

[ ANDROID 및 PC 무선 ]

[HOME]+[X] 3초간 클릭

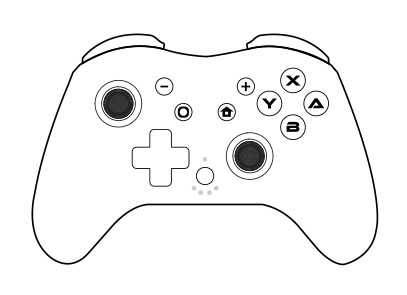

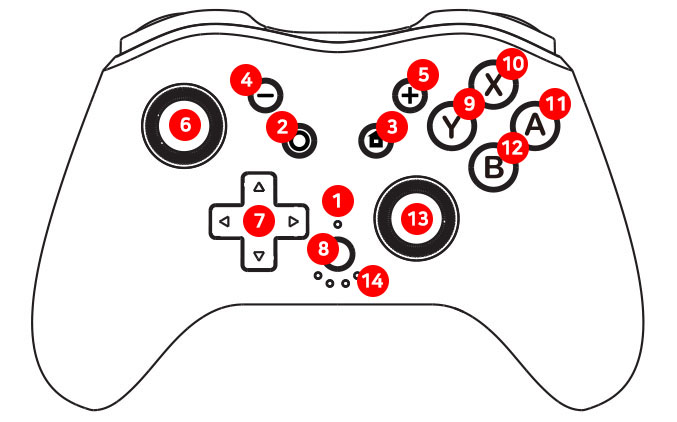

앞면
	①터보/매크로 기능 LED
②스크린샷
③HOME
④-
⑤+
⑥L 스틱(클릭시 L3)
⑦십자방향키
⑧터보버튼
⑨Y
⑩X
⑪A
⑫B
⑬R 스틱(클릭시 R3)
⑭LED

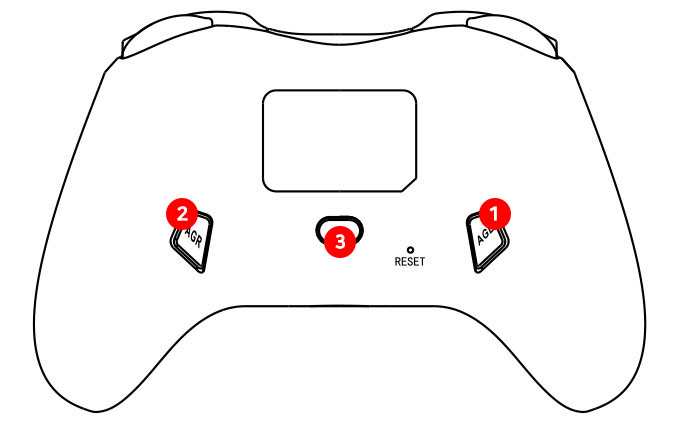

뒷면
	①AGR(매크로 설정후 사용가능)
②AGR(매크로 설정후 사용가능)
③매크로 버튼

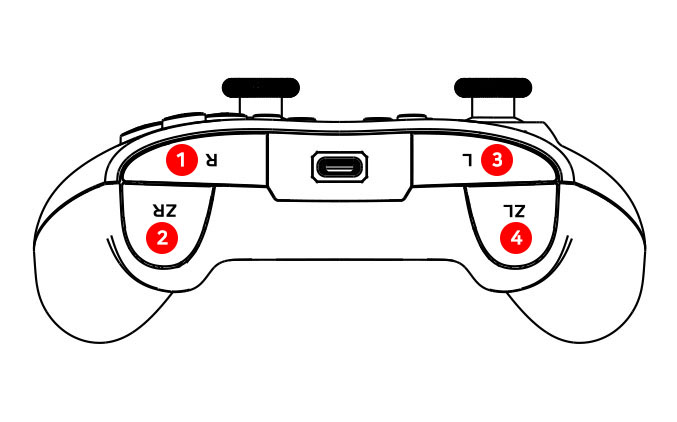

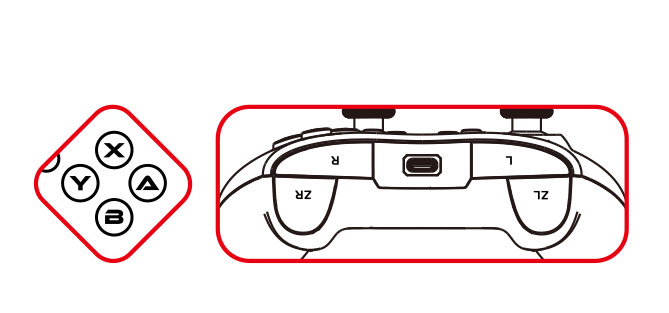

윗면
	①R
②ZR
③L
④ZL

05 각 기기와 연결하기

스위치, 스위치OLED, 스위치Lite

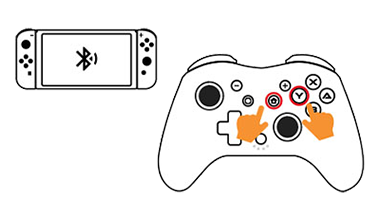

무선 연결 (블루투스)

▶ 최초 연결 시

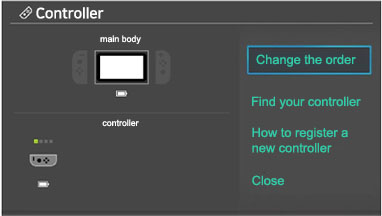

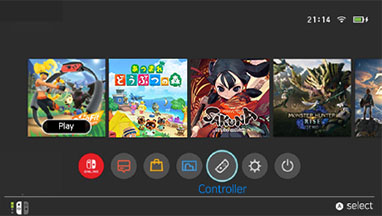

① 스위치 본체를 켜고 메인메뉴에서 컨트롤러(Controllers) 선택 이동

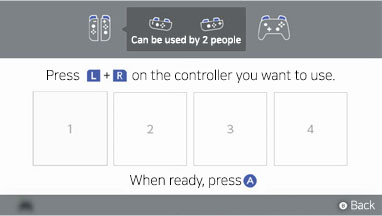

② 잡는 방법/순서 변경(Change Grip/Order) 선택 이동, 페어링 모드 진입

▲ 처음 연결 시 3초간 클릭 !!

③ 컨트롤러가 꺼진 상태에서 “HOME” + “Y”버튼을 3초간 클릭
(하단 1~4번 LED 순서대로 매우 빠르게 깜빡임)
④ 잠시 후 페어링되며 연결완료 (LED 점등상태 유지

▶ 다음 연결 시
① 스위치 꺼진 상태에서 컨트롤러의 “HOME” + “Y”버튼 3초간 클릭
(하단 LED 천천히 깜빡임, 본체 깨우기 지원)
② 잠시 후 자동 페어링되며 연결완료 (1번 LED 점등상태 유지)

유선 연결 (플러그 앤 플레이)

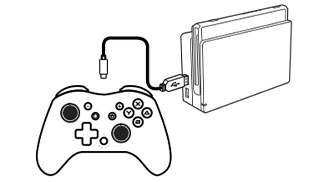

① 구성품인 USB 케이블을 컨트롤러와 스위치가 장착된 충전독에 연결
② 잠시 후 연결완료 (LED 점등상태 유지)

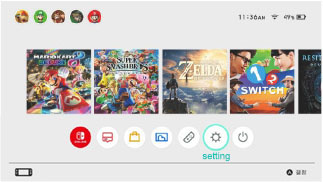

③ 만일 스위치와 컨트롤러가 연결되지 않을 경우 메인메뉴에서 “설정” 선택

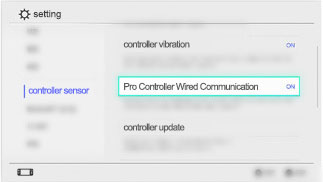

④ “컨트롤러와 센서”선택 ▶ “Pro 컨트롤러 유선 통신” 탭하여 ON으로 변경

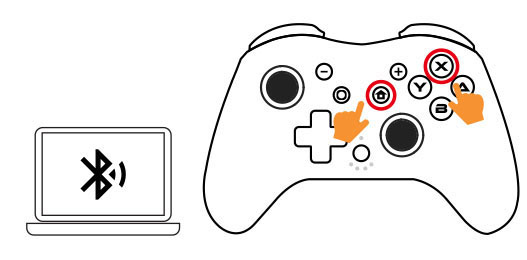

PC (무선, X-INPUT 모드)

노트북 등 블루투스 지원 PC만 해당

▶ 최초 연결 시
① 컨트롤러의 “HOME”버튼과 “X”버튼을 동시에 3초간 클릭 (LED 매우 빠르게 깜빡임)

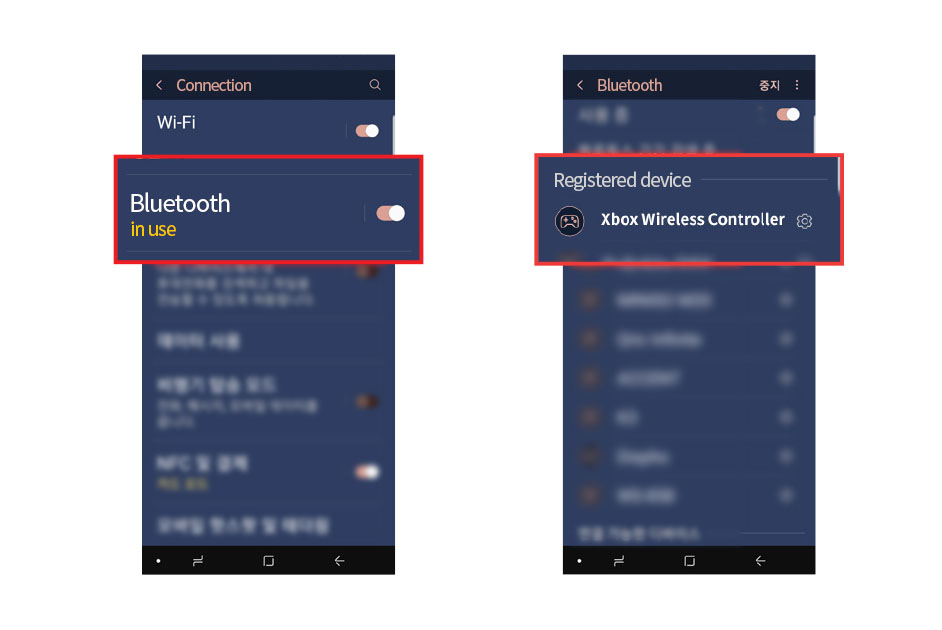

② 설정 > 블루투스 > 블루투스 장치 추가 클릭후 검색되는 “Xbox Wireless Controller” 선택
③ 잠시 후 페어링되며 무선 연결 완료 (LED 점등상태 유지)

▶ 다음 연결 시
① 컨트롤러의 “HOME”버튼 1초간 클릭 (LED 천천히 깜빡임)
② 잠시 후 페어링되며 무선 연결 완료 (LED 점등상태 유지)

▲ 처음 연결 시 3초간 클릭 !!

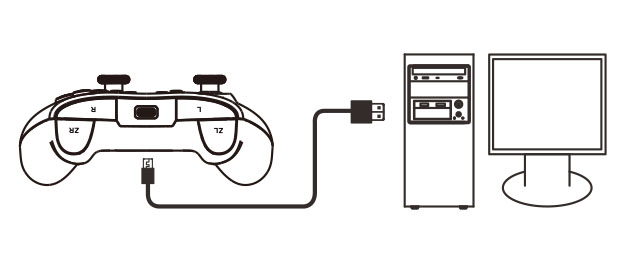

PC (유선, X-INPUT 모드, 플러그 앤 플레이)

① 구성품인 USB 케이블을 이용하여 컨트롤러와 PC에 연결
② 즉시 연결 완료 (1, 4번 LED 깜빡임)

PC 모드 변경 (D-INPUT)

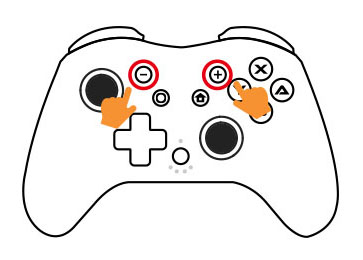

① 위와 같이 PC와 연결이 완료된 상태에서 “-” + “+” 버튼을 동시에 3초간 클릭 (D-INPUT 모드로 전환)
② LED가 한 번 깜빡인 후 전환 완료 (2, 3번 LED 점등상태 유지)
③ 다시 한 번 “-” + “+” 버튼을 동시에 3초간 클릭 or 케이블 재연결 ( X-INPUT 모드로 복귀 )

▲ 처음 연결 시 3초간 클릭 !!

06 터보/오토 기능 사용하기

터보 기능은 게임 내에서 필요한 임의버튼을 빠르게 자동으로 연사할 수 있으며, 아래와 같이 사용합니다.

▶ 설정 방법
① 첫 번째 클릭 : 터보(TURBO)버튼 + 임의버튼 동시 클릭 = 수동연사
② 두 번째 클릭 : 터보(TURBO)버튼 + 임의버튼 동시 클릭 = 자동연사 (AUTO기능)
③ 세 번째 클릭 : 터보(TURBO)버튼 + 임의버튼 동시 클릭 = 터보기능 해제
※ 설정 가능 버튼(8개) : A, B, X, Y, LB, RB, LT, RT

스틱↑ 한 번 이동시 터보속도 1단계 증가
스틱↓ 한 번 이동시 터보속도 1단계 감소

설정가능 버튼(8개) : A, B, X, Y, LB, RB, LT, RT

07 진동(Vibration)세기 조절하기

본 제품에는 두 개의 진동 모터가 내장되어 있으며, 각 게임의 진동 신호값에 따라 모터가 회전합니다.
진동의 세기(회전수)는 아래와 같이 조절할 수 있습니다. (*스위치에서만 조절 가능)

▶ 진동 세기 조절

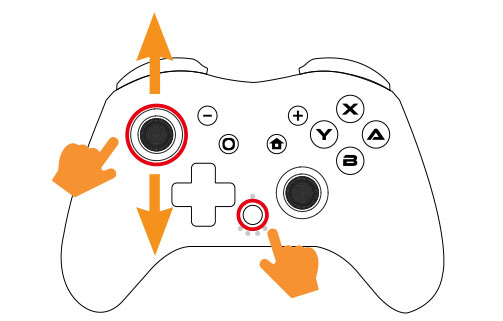

① 진동세기 1단계 증가↑ : 터보(T)버튼 클릭 상태 + 좌측 아날로그 스틱(↑) 한 번 입력
② 진동세기 1단계 감소↓ : 터보(T)버튼 클릭 상태 + 좌측 아날로그 스틱(↓) 한 번 입력

스틱↑ 한 번 이동시 진동세기 1단계 증가
스틱↓ 한 번 이동시 진동세기 1단계 감소

총 3단계(기본 70%) : 100% -- 70% -- 0%

08 매크로 기능 사용하기

매크로(Macro)기능은 게임에서 자주 사용하는 기술 커맨드를 한 개의 버튼에 저장하여 쉽게 사용할 수 있는 기능입니다
- 구입 후 최초 사용시 기능이 없으며, 별도로 설정 후 사용할 수 있습니다.
- 터보/오토 기능 설정은 지원하지 않습니다.
- 매크로 버튼은 설정 후 메모리에 저장됩니다.

▶ 설정 방법

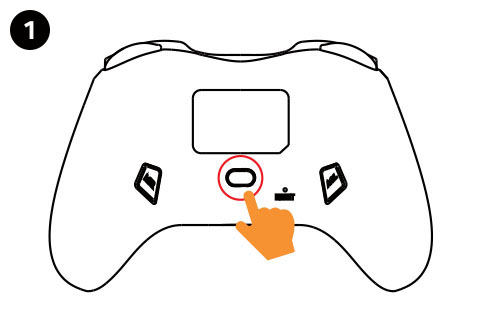

① 컨트롤러 뒷면 중앙 매크로 버튼을 3초간 클릭

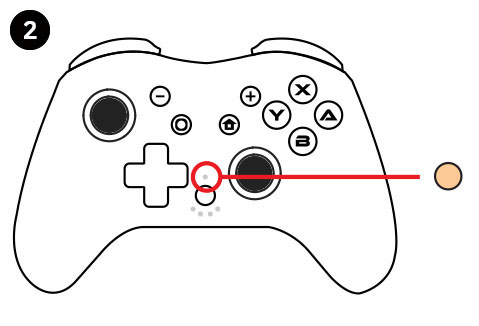

② 컨트롤러 전면 중앙의 보조 LED가 점등되고 진동 1회 후 설정모드 시작
③ 원하는 기술 버튼 입력 ( 예) 스트리트 파이터 류/켄 파동권 : ↓↘ → + 펀치 )

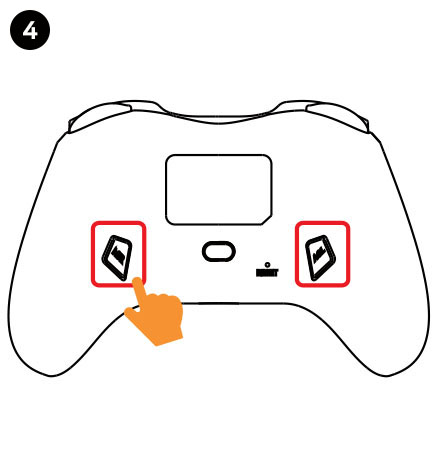

④ 설정 완료 후 AGL or AGR 버튼을 한 번 클릭
⑤ 진동과 동시에 설정모드 종료

▶ 설정 해제 방법(버튼 기능 삭제)
① 컨트롤러 뒷면 중앙 매크로 버튼을 3초간 누름
② 컨트롤러 전면 중앙의 보조 LED가 점등되고 진동 1회 후 설정모드 시작
③ AGL or AGR 버튼을 한 번 클릭
④ 진동과 동시에 설정모드 종료

▶ 기능 설명
- 설정 가능 버튼 : 십자방향키 8방향 (↑↖←↙↓↘→↗), 좌·우 아날로그스틱, 액션키 10개 (A, B, X, Y, LB, RB, LT, RT,L3,R3)
- 최대 입력 개수 : 최대 16개(16개 도달 시 설정 자동종료)
- 설정 시작 후 8초간 입력이 없을 경우 매크로 모드 종료
- 매크로 기능 실행중에는 중단 불가, AGL과 AGR 버튼 동시 사용 불가

매크로 버튼 3초간 클릭!

보조 LED 점등시 설정 시작

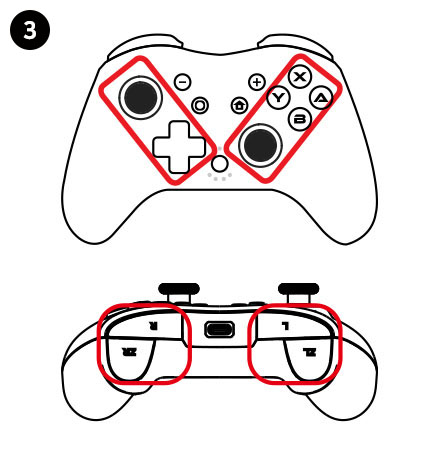

매크로 설정 가능 버튼

설정 종료시 한번 클릭

09 NFC 사용하기

컨트롤러는 NFC 기능을 지원합니다.
단, 컨트롤러와 스위치 본체가 무선 연결된 상태에서 제품 상단 중앙의 캐릭터 로고 위치에서만 연동됩니다.

10 아날로그 스틱 데드존 제거하기

좌우 아날로그 스틱 및 트리거 버튼은 누르는 강약 및 위치에 따라 그 키 값이 직관적으로 출력됩니다.
다만 게임 컨트롤러의 입출력 오차는 항상 존재하며, 부드러운 게임 진행을 위해 오차를 줄일 수 있도록 데드존이 지정되어 있습니다. 만일 데드존을 제거하고 실제 입력 값을 그대로 출력하고 싶다면 아래와 같이 설정하여 주십시오. (*차이가 미세하여 실제 게임시 느끼기 어려울 수 있습니다.)

▶ 제거 방법
① “TURBO” + “L3” or “R3”(좌 or 우측 아날로그 스틱 클릭) 1초간 클릭
② 컨트롤러 중앙 보조 LED 3번 깜빡임 ( 진동 1회 )
③ 다시 한 번 클릭 or 전원 OFF 복귀

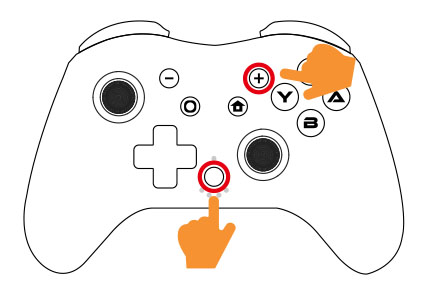

11 A↔B, X↔Y 버튼 변경하기

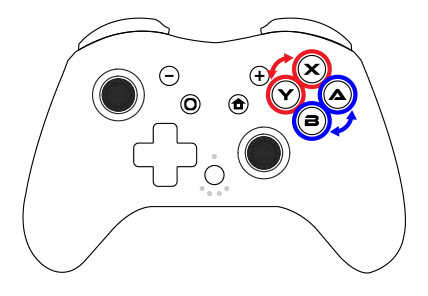

A↔B 버튼과 X↔Y 버튼의 위치를 서로 변경하는 기능입니다.

▶ 변경 방법
① “TURBO” + “+”동시에 2초간 클릭
② 완료시 진동 1회, 다시 한 번 동시 클릭 or 전원 OFF 복귀 (저장되지 않음)

동시 2초간 입력

12 전원 끄기

컨트롤러는 아래와 같은 경우 전원이 꺼집니다.

1. 컨트롤러의 “HOME”버튼을 1초간 누르고 전원이 켜진 후 10-15초 이내에 무선 연결이 안 될 경우 자동 전원 OFF
2. 컨트롤러와 무선 연결 성공 후 5분 동안 조작이 없을 경우 자동 전원 OFF
3. 컨트롤러가 무선 연결 상태에서 “HOME”버튼을 5초간 누르면 전원 OFF
4. 컨트롤러와 PC를 USB유선 연결한 상태에서 케이블 분리 후 10-15초 이내에 전원 OFF
5. 배터리 저전압 시 자동 전원 OFF

13 공장 초기화 하기

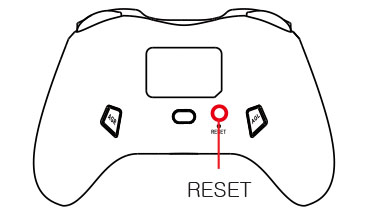

모든 추가기능을 리셋하고 공장초기화 상태로 복귀할 경우 전원이 켜진 상태에서 제품 뒷면의 스티커 하단 작은 구멍을 뾰족한 클립 등을 이용하여 클릭하면 공장초기화 됩니다.

14 충전 하기

컨트롤러에는 충전 가능한 배터리가 내장되어 있습니다. 각 기기별 USB 단자에 연결하여 사용시 자동으로 충전되며 따로 충전이 필요할 경우 다음과 같은 방법으로 충전할 수 있습니다.

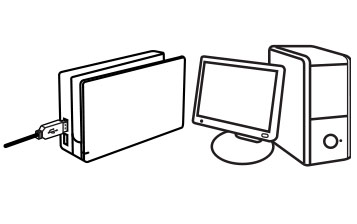

각 기기별 USB 단자

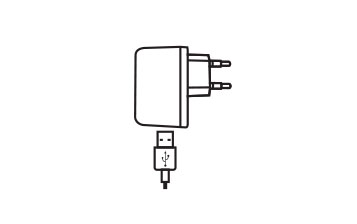

USB 충전기(5V1A 이하)

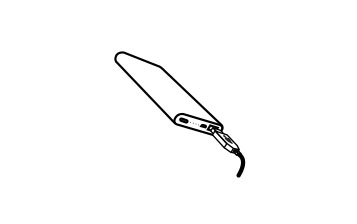

보조 배터리

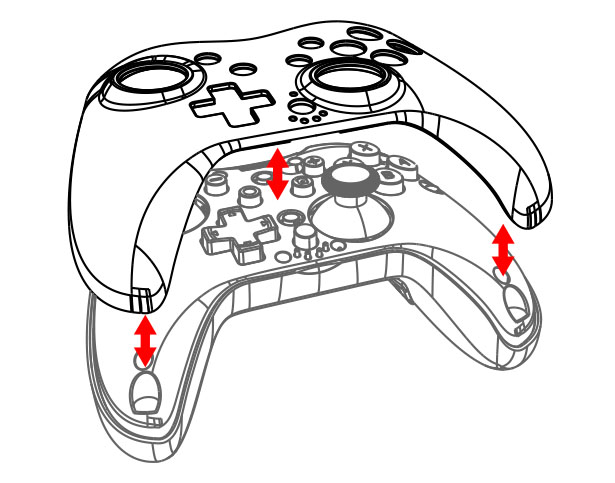

15 페이스 커버 교체하기

컨트롤러는 마그네틱 페이스커버 디자인으로 설계되어 정면 하단의 작은 홀에 적당한 힘을 가하면 분리가 가능합니다. 만일 서로 다른 컬러의 컨트롤러가 있다면, 그림과 같이 페이스커버만 교체하여 사용하실 수 있습니다.

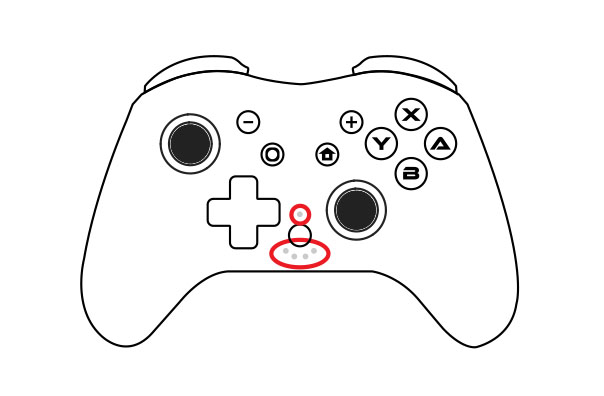

16 LED

컨트롤러 중앙 하단에는 주 LED 4개, 보조 LED 1개가 있습니다. 각 기종 및 상태에 따라 아래와 같이 점등됩니다


	보조 LED		주 LED

▶ 주 LED

스위치 무선, 유선	컨트롤러 순서에따라 점등
안드로이드 (무선 블루투스 기기)	LED ① + LED ③
PC 유선, X-INPUT	LED ②
PC 유선, D-INPUT	LED ③

전원 ON	HOME 버튼을 1초간 누르면 전원 ON, 연결상태 LED ①~④ 천천히 깜빡임
기종별 연결 대기중	HOME + Y 또는 HOME + X 동시에 5초간 누르면 ①~④ 순차적 점멸 또는 동시에 빠르게 깜빡임
기종별 연결 성공	각 기종에 맞게 해당 LED 점등 상태 유지 (예: NS 로 연결 할 경우 LED ① 점등)
충전중	LED 천천히 깜빡임
충전완료	연결상태 LED 꺼짐, 또는 깜빡임 중지

▶ 보조 LED

터보/오토 기능	터보/오토 기능 사용시 LED가 빠르게 깜박임
터보 속도조절시	설정된 속도에 맞게 LED 점등 속도가 달라짐③
매크로기능	매크로 기능 설정시 LED가 점등됨, 설정 완료시 꺼짐
아날로그 데드존 제거시	LED 3번 깜빡임

17 제품 스펙

품명	게임 컨트롤러	연결방법	무선 블루투스/유선
플랫폼	스위치 / 안드로이드 / PC 등	무선 연결거리	최대 약 8미터 (환경에 따라 다름)
제품특징	터보, 오토, 터보/오토 속도조절, 진동설정, 진동세기조절, 매크로버튼, 자이로, 스위치 깨우기, NFC 등
케이블 규격	USB Type C to A	충전 전압/전류	5V / 0.5A 이하
사용 대기시간	최대 약 500시간	배터리 용량	600mAh
충전시간	약 3시간 이하	사용시간	최대 약 20시간
제품크기	약 140x90x61mm	제품무게	약 211g

18 주의 사항

▶ 사용 시 주의 사항

본 제품은 스위치OLED/스위치/스위치Lite, 안드로이드기기, PC에서 사용할 수 있으며 타 기종이나 기기에서는 호환을 보장하지 않습니다.

한 번에 한 개의 기기에서만 사용이 가능하며, 동시에 두 개 이상의 기기와는 연결할 수 없습니다.

스위치에서 터보, 진동, 매크로, 자이로, 깨우기, NFC 등의 기능을 지원하며 HD진동, 터치기능은 지원하지 않습니다.

새로운 기기와 연결할 경우 반드시 해당 기기 연결방법으로 새로 페어링하여 사용해주시기 바랍니다.

페어링 된 기기의 전원이 꺼질 경우 잠시 후 컨트롤러의 전원도 자동으로 꺼집니다.

버튼 사용량 및 진동이 많은 게임에서는 배터리 사용량이 높아 사용 시간이 줄어들 수 있습니다.

각각의 기기와 정상 페어링이 되었더라도 컨트롤러를 지원하지 않는 게임에서는 사용할 수 없으며, 이로 인한 반품 및 교환은 불가합니다.

▶ A/S 관련 주의 사항

본 제품은 ‘초기 제품 불량’ 에 한해 구입 후 7일 이내 무상 교환해 드리며, 7일 경과 후 초기 불량이 아닌 사용중 고장이 발생한 경우에는 수리가 필요할 수 있습니다. 이때 유상 수리비가 청구될 수 있습니다. (※ 단, 제품을 무단 분해하거나 개조 흔적이 있는 경우 보상에서 제외됩니다.)

제품 제조상의 문제가 발견된 경우에는 소비자 보호법에 의거하여 보상해 드립니다.

제품 내에 포함된 각 구성품은 별도로 판매하지 않습니다. 분실 및 파손되지 않도록 주의하여 사용하시기 바랍니다.

사용 시 문의 사항이 있을 경우, 자사 고객센터(TEL. 070.7012.3701, 평일10시~17시)로 연락주시면, 친절히 상담해 드리겠습니다.

◎ Nintendo Switch는 Nintendo.inc의 등록상표이며, 본 제품은 Nintendo.inc의 공식 라이선스 상품이 아닙니다.

본 제품의 모든 권한은 (주)경문엔터테인먼트에게 있으며, 제품에 관한 사항을 허가받지 않고 무단으로 도용할 경우민, 형사상 제재를 받을 수 있습니다.
